特徴 ●全高が低く、スペースをとらないコンパクトなボディです。
●リミットスイッチ装着
仕様 ●構造：複動型
●リミットスイッチ：定格電流 100 mA 30VDC
●ハーネス長 (mm)：500 (端末処理はしておりません。)
●使用空気圧 (Mpa)：0.4～0.6
●グリップ力 (N)：閉 15・開 15 (使用圧力 0.4Mpa 時)
●配管用継手 BF-5×2 付属
●配管 (mm)： 内径 ф2～2.7 (材質により異なります。)
●シリンダー径 (mm)：10
●ストローク (mm)：10
●本体取付ネジ(下面)：2-M4 深 5 mm
●本体取付ピッチ(下面) (mm)：20×5.5 (センターより)
●本体取付ネジ(側面)：2-M4 深 5 mm
●本体取付ピッチ(側面) (mm)：20×5.5 (下面より)
●爪取付ネジ：2×2-M3
●爪取付ピッチ (mm)：13
●全長×全幅×全高 (mm)：(57)×(39)×(28.5)

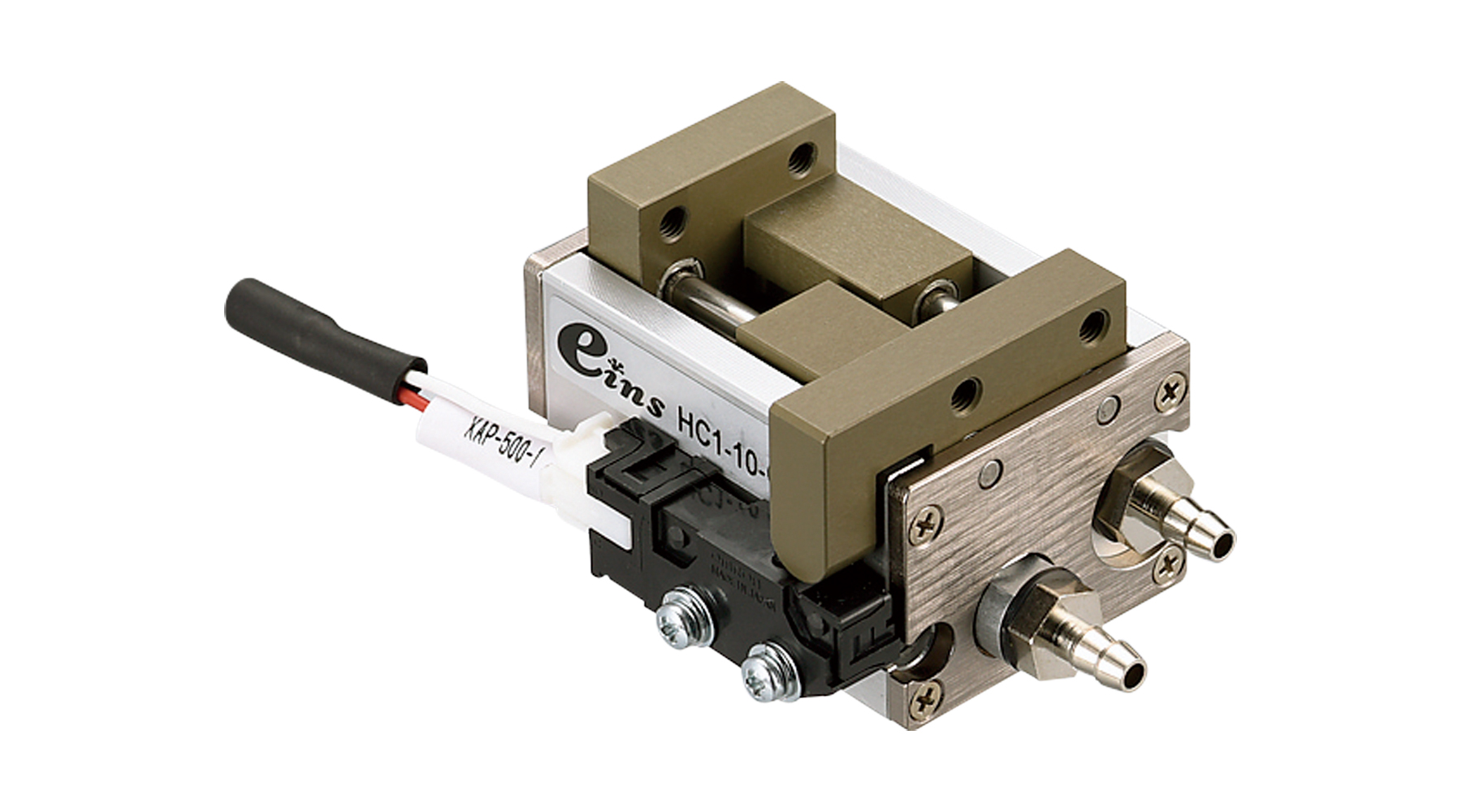

平行チャック・複動・１０ＳＴ
- コード: 072705
- 規格: HC1-10-C1
- 重量: 95.00g
- 在庫: 在庫あり
-
￥15,290円
- 使用可能ポイント: 15290
オプション:
